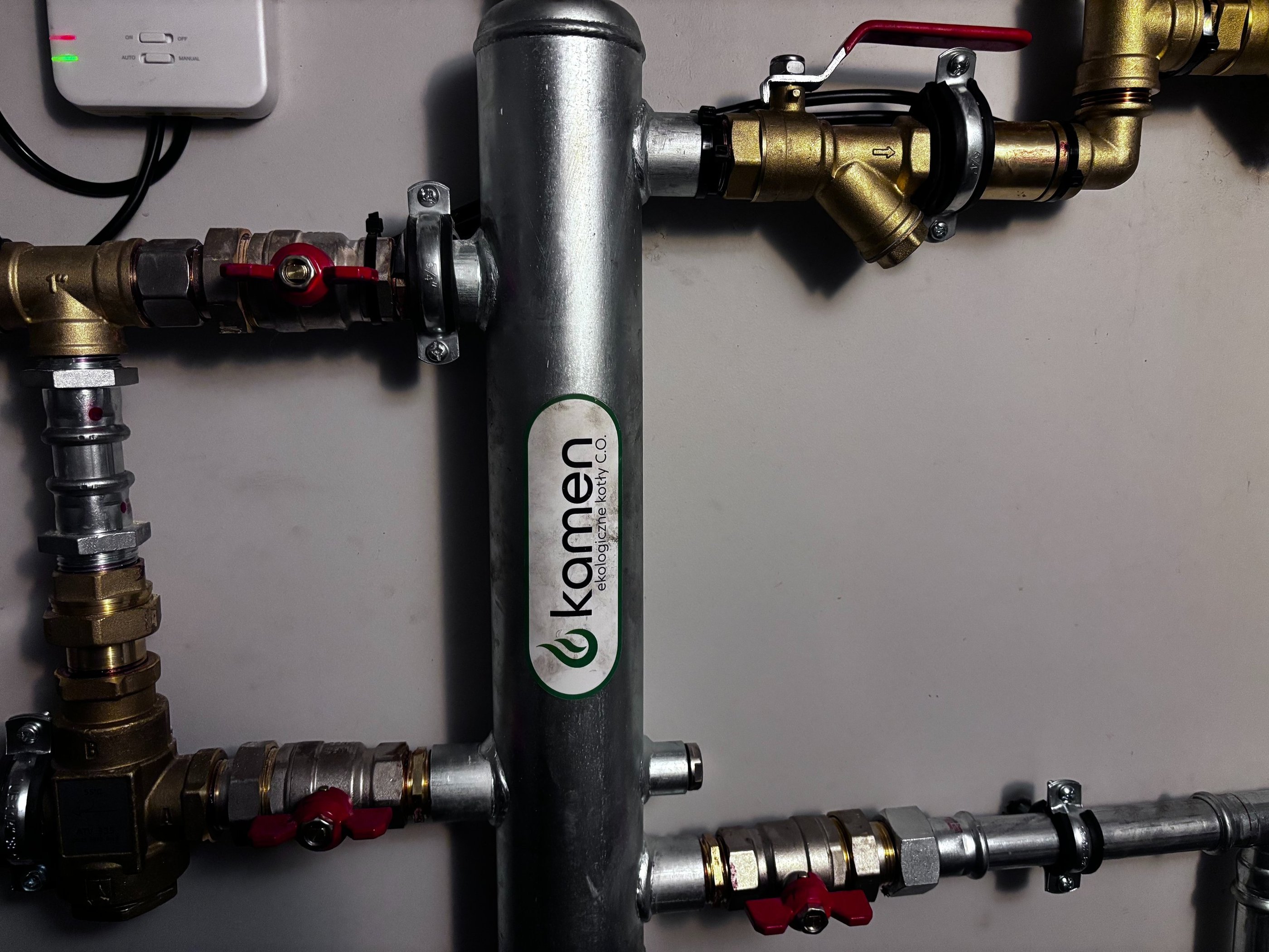

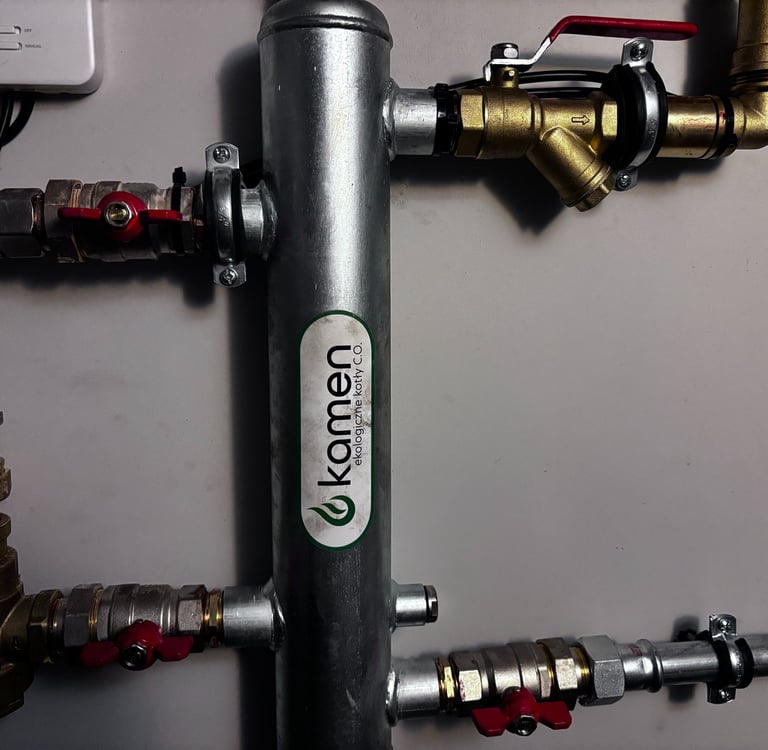

Podstawowe elementy instalacji kotła na pellet

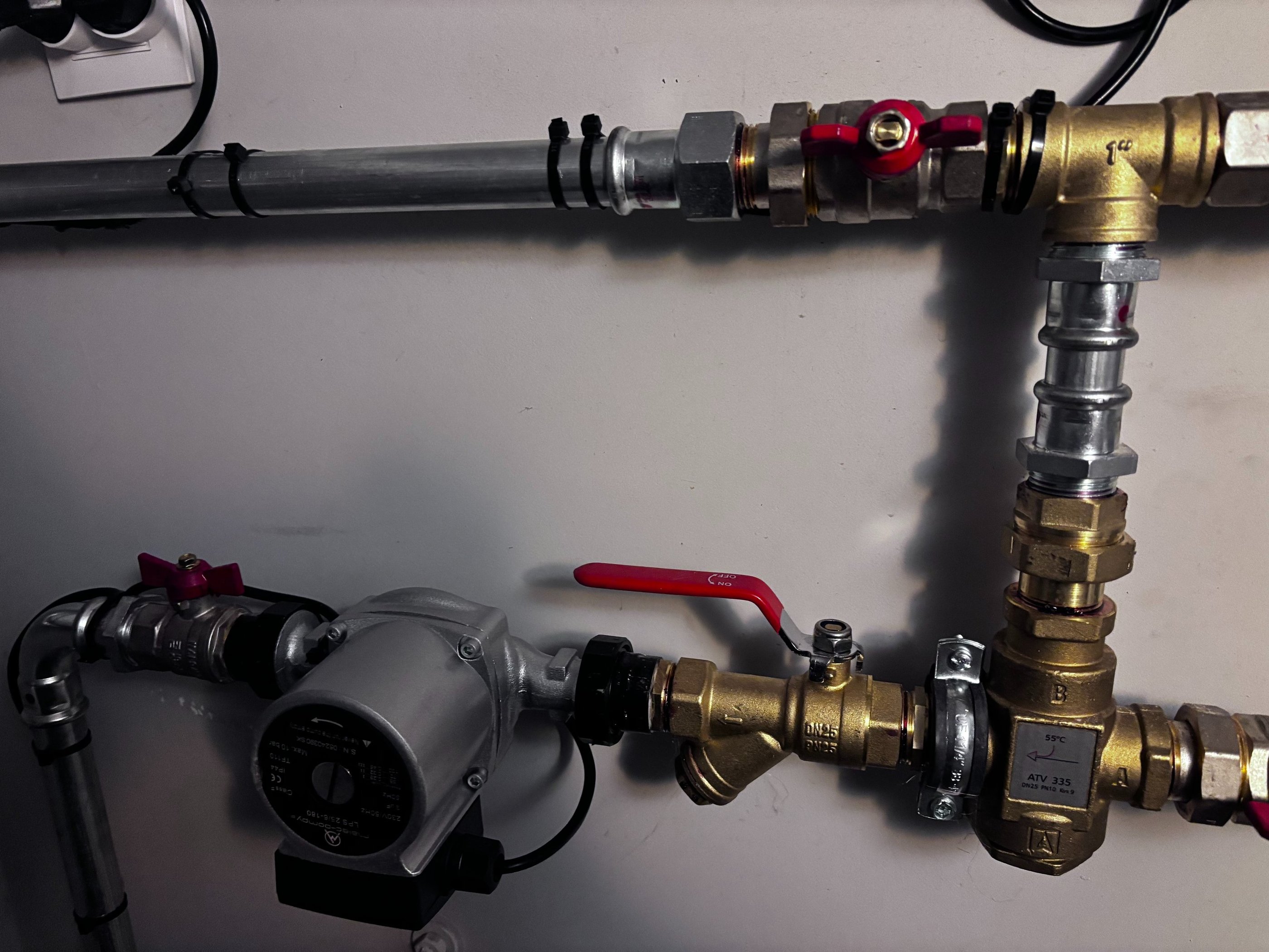

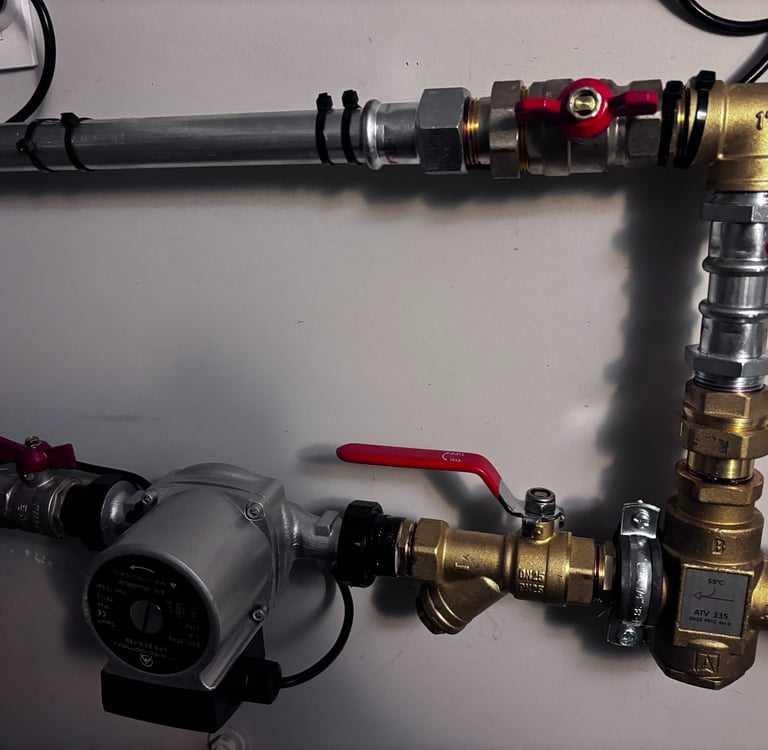

Zawór ATV

Zawór ATV (Automatic Thermostatic Valve) to automatyczny zawór termostatyczny, który chroni kocioł na paliwo stałe przed korozją spowodowaną zbyt niską temperaturą. Działa on poprzez mieszanie gorącej wody wychodzącej z kotła z chłodniejszą wodą powracającą z instalacji, utrzymując w ten sposób stałą i odpowiednią temperaturę wody powrotnej. Dzięki temu kocioł pracuje sprawniej, a jego żywotność ulega wydłużeniu.

Do momentu osiągnięcia temperatury otwarcia, zawór ATV utrzymuje tzw. krótki obieg – w tym czasie ogrzewany jest jedynie płaszcz wodny kotła oraz krótki odcinek instalacji do samego zaworu. Najczęściej stosowany przez nas model, ATV 55, otwiera się przy temperaturze 55°C. Gdy kocioł osiągnie tę temperaturę, zawór stopniowo zaczyna się otwierać, kierując ciepłą wodę do pozostałej części instalacji, np. do wężownicy zasobnika ciepłej wody użytkowej, aby podgrzać wodę do mycia, lub do układu centralnego ogrzewania, bufora czy sprzęgła hydraulicznego.

Dopóki temperatura wody przepływającej przez zawór nie osiągnie wartości otwarcia, ATV nie pozwala na przepływ ciepłej wody dalej w instalację. Montaż takiego zaworu jest często wymagany przez producentów kotłów jako jedno z podstawowych rozwiązań ochrony przed korozją niskotemperaturową.

Wadą tego rozwiązania jest to, że może ono wydłużać czas nagrzewania zarówno zbiornika ciepłej wody użytkowej, jak i całego systemu grzewczego. Dzieje się tak dlatego, że woda powrotna z instalacji ochładza zawór, co powoduje jego częściowe przymknięcie i ponowne kierowanie wody w mały obieg – aż do pełnego wygrzania kotła. W efekcie proces rozgrzewania domu trwa nieco dłużej, choć zapewnia lepszą ochronę kotła i stabilniejszą pracę całego systemu.

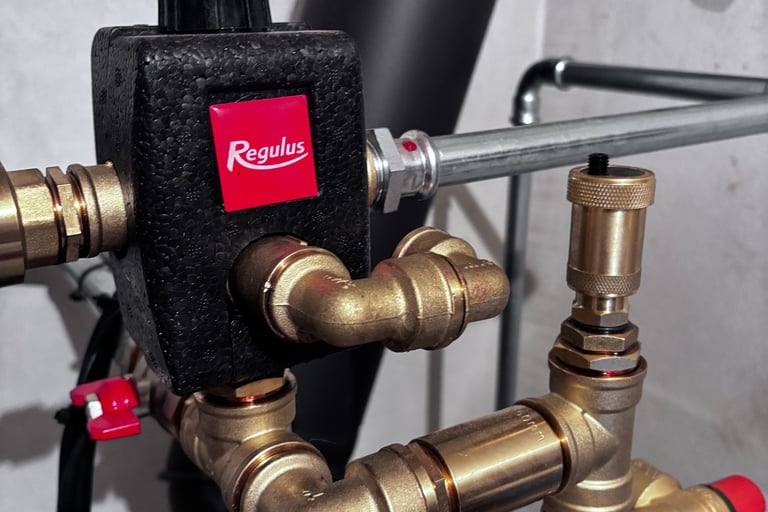

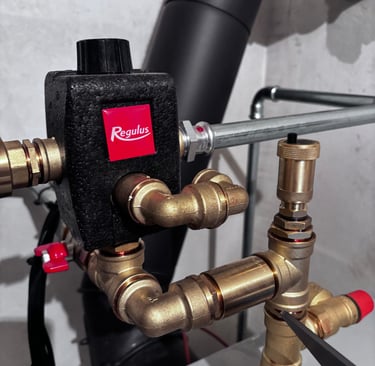

Zawór DBV-1 - zawór schładzający

Zawór schładzający DBV służy do zabezpieczenia kotłów na paliwa stałe przed przegrzaniem. W normalnych warunkach pracy zawór pozostaje zamknięty i monitoruje temperaturę wody w kotle.

Po przekroczeniu temperatury granicznej (ok. 114°C - w zależności od producenta zaworu) zawór automatycznie otwiera dopływ zimnej wody wodociągowej do wężownicy schładzającej lub powrotu wody kotłowej do pieca, odbierając nadmiar ciepła. Podgrzana woda jest odprowadzana przez wylot w środkowej części zaworu. Po obniżeniu temperatury zawór samoczynnie się zamyka.

Zawór działa bez zasilania elektrycznego i stanowi pasywne zabezpieczenie kotła przed przegrzaniem.

W instalacjach wykonywanych przez naszą firmę zawór ten zamontowany jest zazwyczaj w okolicy wyjścia zasilania (ciepłej wody kotłowej) z pieca i jest on dobezpieczony regulatorem ciśnień oraz zaworami odcinającymi i filtrem skośnym. Reduktor ciśnienia zamontowany przed zaworem schładzającym pilnuje aby podczas przegrzania pieca powyżej temperatury granicznej otwarcia zaworu ciśnienie wody, która będzie dopuszczana do instalacji nie spowodowało jej uszkodzenia. Oznacza, to że reduktor ciśnienia będzie pracował na ciśnieniu 0,8-1,2 BAR (ustawienie na podziałce reduktora).

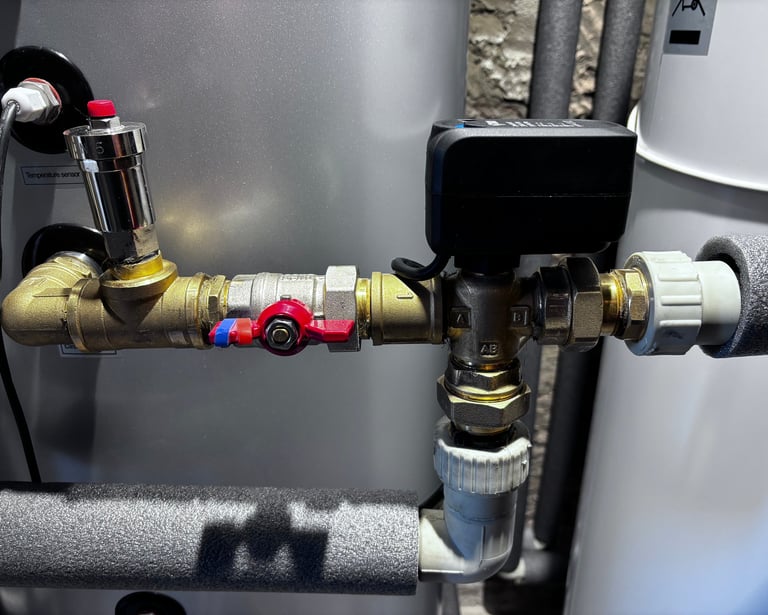

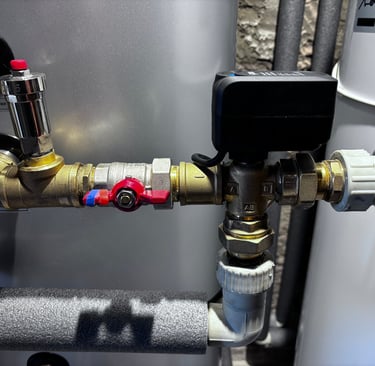

Zawór 3- drogowy AZV - zawór przełączający

Zawór AZV jest zaworem strefowym przełączającym, stosowanym w instalacjach grzewczych i chłodniczych do sterowania kierunkiem przepływu czynnika (woda lub roztwór glikolu). Umożliwia on przełączanie przepływu pomiędzy dwoma obiegami lub strefami instalacji, np. pomiędzy obiegiem ogrzewania a przygotowaniem ciepłej wody użytkowej.

Zawór, najczęściej w wykonaniu trójdrogowym, współpracuje z siłownikiem elektrycznym sterowanym sygnałem dwustanowym (ON/OFF) z automatyki lub regulatora. Po otrzymaniu sygnału sterującego zawór zmienia swoje położenie, kierując medium na odpowiednie wyjście.

Zawór AZV zapewnia automatyczne i szybkie przełączanie trybów pracy instalacji w zależności od aktualnego zapotrzebowania, zwiększając funkcjonalność i efektywność systemu

Zawór automatycznie dopuszczający wodę

Zawór automatycznego dopuszczania wody (nazywany także zaworem napełniającym automatycznym) to kluczowy element instalacji grzewczej z obiegiem zamkniętym, stosowany m.in. w systemach z pompą ciepła. Jego zadaniem jest bezobsługowe utrzymanie właściwego ciśnienia wody roboczej w instalacji, co ma bezpośredni wpływ na sprawne i bezpieczne działanie całego układu grzewczego.

Zasada działania

Zawór automatycznego dopuszczania wody jest montowany pomiędzy instalacją grzewczą a siecią wodociągową i działa na zasadzie regulacji ciśnienia:

• Gdy ciśnienie w instalacji spada poniżej ustawionej wartości (np. wskutek naturalnych ubytków wody, odpowietrzania lub cykli pracy pompy), zawór automatycznie otwiera się i dopuszcza wodę z sieci do układu grzewczego.

• Po osiągnięciu zadanej wartości ciśnienia zawór samoczynnie się zamyka, zatrzymując dopływ wody.

• Urządzenie wyposażone jest w zawór zwrotny, który zapobiega cofaniu się wody z instalacji grzewczej do sieci wodociągowej, oraz często w filtr mechaniczny, który chroni elementy wewnętrzne przed zanieczyszczeniami.

• W zestawie z zaworem może być także wbudowany manometr umożliwiający bezpośredni odczyt ciśnienia roboczego instalacji.

Dzięki takiej konstrukcji zawór reaguje na zmiany ciśnienia bez zasilania elektrycznego, co zapewnia jego niezawodne działanie także w przypadku zaniku energii.

Sposób regulacji

Regulacja nastawy ciśnienia na zaworze automatycznym odbywa się manualnie, zwykle przez:

1. Pokretło lub pokrywę regulacyjną na górnej części zaworu — obrót w prawo (zgodnie z ruchem wskazówek zegara) zwiększa wartość ciśnienia, a w lewo (przeciwnie) — zmniejsza je.

2. Ustawienie ciśnienia należy wykonać przed uruchomieniem lub dopuszczaniem instalacji do pracy, obserwując wskazania manometru.

3. Po zmianie nastawy warto kilka razy odciąć i ponownie dopuścić wodę, aby zawór prawidłowo „zaskoczył” ustawioną wartość.

4. Dodatkowo zawór może posiadać zawór odcinający umożliwiający całkowite odłączenie dopływu wody sieciowej na czas serwisu lub konserwacji.

Ciśnienie ustawienia w instalacji z pompą ciepła

W instalacjach grzewczych z pompą ciepła — podobnie jak w tradycyjnych instalacjach CO — kluczowe jest utrzymanie optymalnego ciśnienia roboczego w obiegu. W praktyce:

• Typowa nastawa ciśnienia roboczego w instalacji zamkniętej wynosi ok. 1,2–1,5 bar przy zimnym systemie.

• Ustawienie to zapewnia właściwą pracę pompy ciepła, właściwe napełnienie instalacji oraz zapobiega zbyt częstemu odpowietrzaniu czy obniżeniu wydajności układu.

• Ważne jest, aby ciśnienie instalacji było wyższe od ciśnienia statycznego (np. różnicy wysokości instalacji), co zapewnia właściwe napełnienie wszystkich pionów.

Zbyt niskie ciśnienie może prowadzić do niedostatecznego przepływu wody i pogorszenia efektywności wymiany ciepła, a zbyt wysokie może powodować nadmierne obciążenie urządzeń i ryzyko uruchomienia zabezpieczeń.

Zawór antyzamrożeniowy

Zawory antyzamrożeniowe są elementami zabezpieczającymi instalacje grzewcze i chłodnicze przed zamarznięciem medium, szczególnie w systemach z powietrznymi pompami ciepła typu monoblok oraz w odcinkach instalacji prowadzonych na zewnątrz budynku lub w strefach nieogrzewanych.

Zasada działania

Zawór antyzamrożeniowy reaguje bezpośrednio na temperaturę medium w instalacji. Gdy jej wartość spadnie do ok. 3 °C, zawór automatycznie się otwiera i odprowadza niewielką ilość wody z instalacji, zapobiegając jej zamarznięciu. Po wzroście temperatury powyżej ok. 4 °C zawór samoczynnie się zamyka. Działanie zaworu jest całkowicie autonomiczne i nie wymaga zasilania elektrycznego.

Zastosowanie w instalacjach z pompą ciepła

W instalacjach z pompą ciepła, zwłaszcza typu monoblok, zawory antyzamrożeniowe chronią wymiennik, rurociągi oraz armaturę przed uszkodzeniem w przypadku niskich temperatur zewnętrznych lub braku zasilania. Zaleca się ich montaż na zasilaniu i powrocie, możliwie blisko jednostki zewnętrznej.

Grupa pompowa jest zintegrowanym zespołem hydraulicznym, stosowanym w instalacjach grzewczych i chłodniczych, w tym w systemach z pompą ciepła. Jej zadaniem jest zapewnienie wymuszonego obiegu czynnika grzewczego, właściwego rozdziału energii oraz stabilnej i bezpiecznej pracy instalacji.

Zasada działania

Grupa pompowa wymusza przepływ wody grzewczej pomiędzy źródłem ciepła a odbiornikami (np. ogrzewaniem podłogowym, grzejnikami, buforem). Pompa obiegowa utrzymuje odpowiednie natężenie przepływu, a elementy regulacyjne i zabezpieczające kontrolują temperaturę, ciśnienie oraz kierunek przepływu medium.

W zależności od wykonania grupa może realizować:

• obieg bezpośredni,

• obieg mieszany (z zaworem mieszającym),

• obieg jednego wybranego obszaru lub strefy instalacji.

Typowa grupa pompowa składa się z:

• pompy obiegowej,

• zaworów odcinających,

• zaworu mieszającego (w wersjach mieszanych),

• termometrów i/lub manometrów,

• elementów odpowietrzających i zabezpieczających.

Zintegrowana konstrukcja upraszcza montaż, ogranicza liczbę połączeń oraz zmniejsza ryzyko błędów instalacyjnych.

Zastosowanie w instalacjach z pompą ciepła lub kotłem na pellet

W systemach z pompą ciepła grupa pompowa odpowiada za prawidłowy obieg i rozdział energii cieplnej do poszczególnych obiegów grzewczych. Umożliwia stabilną pracę instalacji, właściwe dopasowanie przepływów oraz poprawę efektywności całego systemu.

Grupa pompowa
